Труби ПНТ зараз є одними з найбільш популярних будівельних матеріалів. Вони застосовуються на багатьох етапах спорудження сучасних будівель – найчастіше при облаштуванні каналізаційних і водогінних систем.

Завдяки тому, що з матеріалом дуже легко працювати, він гнучкий і універсальний, стає можливим прокладати трубопроводи в мінімальні терміни й з малими витратами. У цій статті ми розповімо, як з'єднати поліетиленові труби для водопроводу, які виготовляються за технологією низького тиску за допомогою фітингів і зварювання.

Характеристики поліетиленових труб

Основні характеристики даного матеріалу можна вважати його головними перевагами:

• Труби здатні зберігати свою цілісність при температурах в діапазоні від -60 ° с до 90 ° с. Найбільш прийнятний температурний режим для нормальної роботи від 0 ℃ до 40 ℃.
• Виробництво пропонує великий асортимент перерізів труб з поліетилену – від 10 мм до 1600 мм Тонкі труби з діаметром до 160 мм надходять у точки продажу згорнутими в котушки або бухти. Довжина труби в такій бухті досягає 500 м. Якщо ж діаметри ПНТ понад 160 мм, то для продажу їх нарізають на шматки мірної довжини згідно з ДСТУ.
• Поліетиленові напірні труби здатні ефективно працювати при постійному тиску до 20 атмосфер.
• Поліетиленові труби стійкі до агресивного середовища – кислот, лугів, спиртовмісних речовин.
• Корозія в таких трубопроводах не виникає.
• Завдяки абсолютно гладкій внутрішній поверхні будь-які рідини вільно подаються по трубах, не зустрічаючи перешкод.

В цілому чорні труби для водопроводу даного класу характеризуються тривалим терміном служби – 50 років і більше, що досягається завдяки їх стійкості до агресивного зовнішнього впливу.

Однак, при виробництві ПНТ труб кожен сорт і вид обов'язково тестується на відповідність заявленим характеристикам: стійкості до перепадів і високих температур, міцності на розрив, зростанню робочого тиску.

Параметри виробів з ПНТ

Головними факторами при виборі сфери застосування, а також методу з'єднання поліетиленових труб є товщина стінок і перетин. Співвідношення даних параметрів та показники міцності зазначаються на виробах маркуванням SDR.

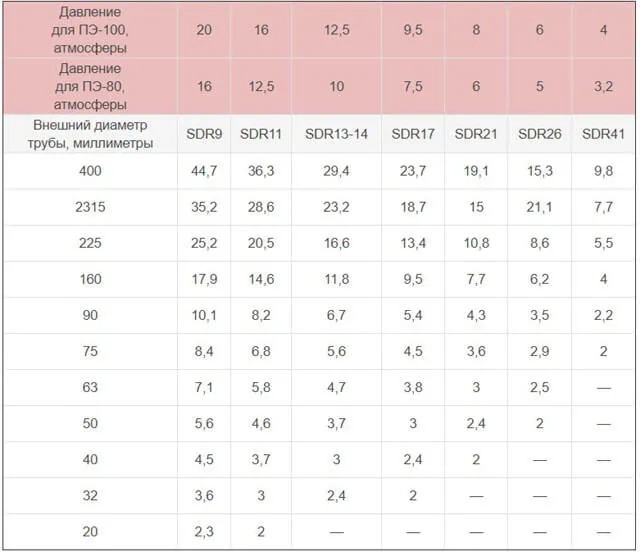

Межі максимально допустимого робочого тиску ПНТ труб з товщиною стінок в межах 2-60 мм і перетином 10-1600 мм можна дізнатися з таблиці. Вона допоможе правильно підібрати поліетиленові труби, виходячи з індивідуальних характеристик системи.

Метод з'єднання ПЕ труб в кожному конкретному випадку залежить від підсумкового призначення трубопроводу. Існує дві методики роботи з такими виробами. Крім того, особливості даного матеріалу припускають використання особливих способів роботи з ними, відмінних від звичних сталевих або чавунних труб.

Нероз'ємне стикування

Вирішуючи, як з'єднати поліетиленову трубу, до даного методу схиляються в тих випадках, коли майбутній трубопровід не передбачається згодом розбирати або переносити. При виконанні роботи знадобиться спеціальний зварювальний апарат для ПП труб. На ньому труби прогрівають і з'єднують встик.

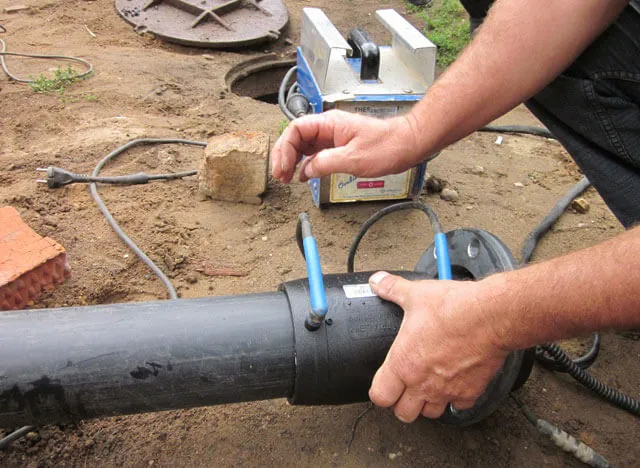

Однак далеко не кожен господар може собі дозволити придбати зварювальний апарат, особливо, якщо в майбутньому він більше не знадобиться, так що немає сенсу переплачувати. У таких випадках деякі умільці навчилися користуватися електромуфтового зварювання. При такому підході після нагрівання до температури плавлення торцевих частин труб, їх матеріал змішується, завдяки чому виходить цілком міцний і герметичний шов.

Варто зауважити, що для виконання з'єднання труб даного типу потрібні спеціальні електромуфти, вартість яких досить висока. У цьому полягає, мабуть, головний недолік такої методики. Так що у випадках, коли потрібно виконати досить велику ділянку робіт з мінімальним вкладенням коштів, оптимальним варіантом буде все-таки контактна зварка.

Роз'ємне з'єднання

Можна використовувати метод роз'ємного з'єднання. В такому випадку зварювання використовувати не потрібно, що робить можливим демонтаж трубопроводу в разі потреби, не вдаючись до розрізання окремих його елементів.

Бувають такі види рознімних з'єднань:

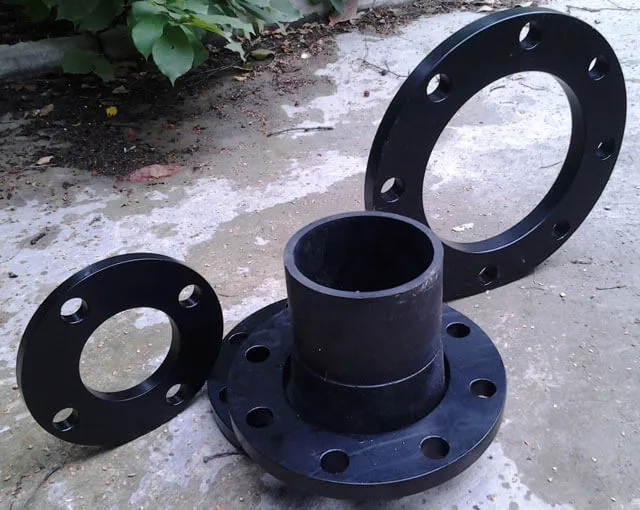

• фланцеві або фітингові – знадобляться кріплення особливої конструкції;
• розтрубні – потрібні еластичні ущільнювачі.

При використанні одного з цих методів не потрібно яке-небудь спеціальне обладнання або інструменти. Стосовно труб ПНТ, при фітинговому з'єднанні достатньо буде придбати звичайний ключ. Можна буде легко як закручувати, так і відкручувати наявні притискні деталі.

З'єднання труб за допомогою контактного (стикового) зварювання

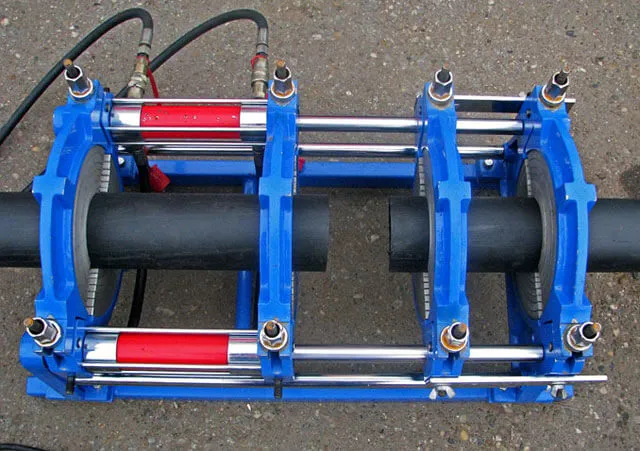

Даний метод можна вважати одним з найбільш часто використовуваних для з'єднання поліетиленових труб низького тиску. Технологія передбачає закріплення в спеціальних затискачах виробів, що підлягають зварюванню. Встановлюються такі фіксатори на загальних напрямних. Після цього здійснюється процес торцювання з використанням певних пив.

Далі, після того, як торці будуть оброблені, їх нагрівають за допомогою електронагрівача. Триває цей процес до тих пір, поки поліетилен не набуде достатньої в'язкості, щоб його можна було без проблем стискати за допомогою гідравлічного пристосування. З'єднання між собою розплавленої маси забезпечує якісне і герметичне стикування труб ПНТ на молекулярному рівні.

Завдяки контактному зварюванню вдається зберегти високу гнучкість труб без шкоди для міцності. А категорія застосовуваного обладнання визначає якість майбутнього з'єднання. Максимально якісне готове з'єднання забезпечить зварювальний апарат, у якого буде найбільше можливостей, тобто він зможе краще контролювати прогрів і правління поліетилену.

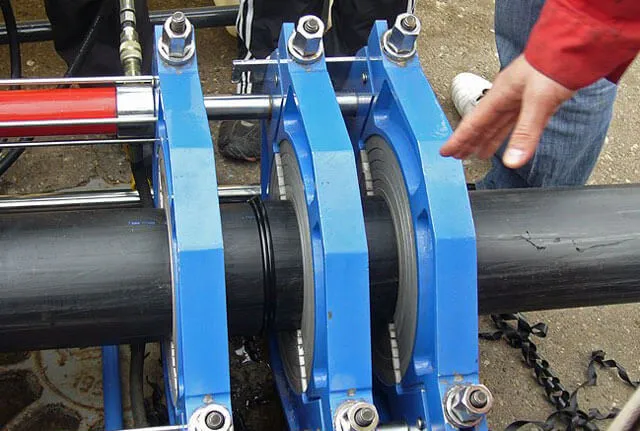

Для правильного з'єднання труб ПНТ слід скористатися такою інструкцією:

1. Перевірте, щоб всі труби були правильної форми. Для кращого прилягання стиків після зрізу, зачистите їх і підрівняйте.
2. Правильно додайте у зварювальному апараті труби, щоб стики стали чітко один навпроти одного, тобто здійсните центрування деталей на одній осі.
3. Підведіть нагрівач, щоб він розмістився між крайок, після чого увімкніть апарат, натиснувши на відповідну кнопку. Через деякий час закінчення труб почнуть потроху оплавлятися.
4. Приберіть нагрівальний елемент, після чого зістикуйте торці з невеликим зусиллям. Утримуйте їх в такому положенні, поки матеріал остаточно не затвердіє. Цей процес буде супроводжуватися видавлюванням невеликої кількості розплавленого поліетилену в місці стикування труб. В результаті ми отримаємо зварний шов.

Апарати для такого методу стикування є гідравлічного та механічного типу. Перший варіант належить до професійного обладнання, що вимагає від оператора деяких навичок по роботі з ним.

Більш того, для оперування таким апаратом потрібна певна кваліфікація, оскільки всі роботи повинні проводитися швидко, максимальної акуратно, чітко дотримуючись усіх технологічних правил.

Стикування ПНТ труб фітингами

Зараз є кілька методів з'єднання труб ПНТ без зварювання. Найпоширенішим є фланцевий. Але використовувати його економічно недоцільно для труб перерізом до 50 мм. Для таких труб фахівці радять застосовувати метод з'єднання за допомогою компресійних фітингів.

У таких деталей налічується 5 елементів:

• корпус з обмежувачем при введенні труб;
• кріпильна гайка з різьбою;
• обтискне кільце, призначене для недопущення зміни перерізу труби;
• гумовий ущільнювач;
• втулка для утримання прокладки з гуми.

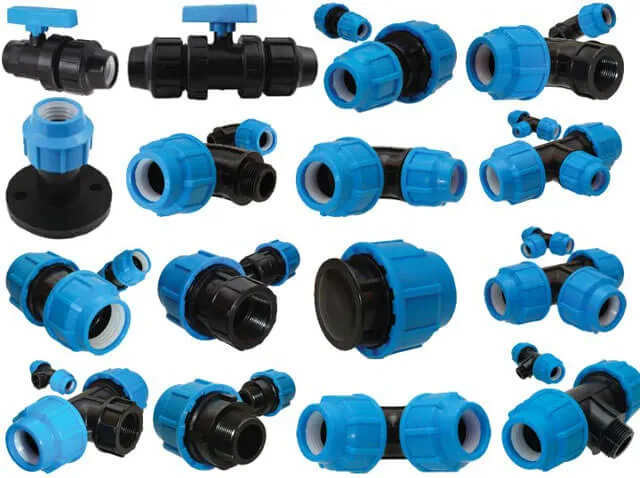

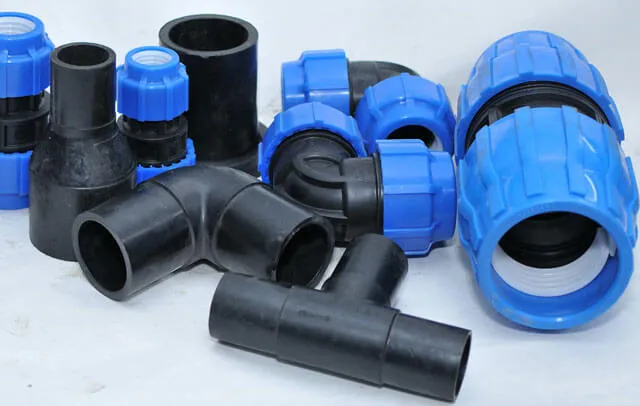

Щоб зробити компресійне з'єднання ПЕ трубах, можна скористатися одним з фітингів:

• трійник;
• хрестовина;
• муфта;
• сідлове відведення;
• заглушка;
• відвід.

Дані сполуки дозволять облаштувати комбіновані типи магістралей. Приміром, обтискні муфти дуже часто використовуються, коли потрібно замінити відрізки сталевих труб аналогами з полімерів.

Щоб якісно з'єднати труби ПЕ за допомогою фітингів, людині необов'язково володіти особливими уміннями сантехніка або зварювальника.

Весь перелік робіт слід виконати в такій послідовності:

• зробіть розмітку там, де планується зріз;
• здійсніть розріз труби під кутом в 90 градусів;
• підрівняйте торці труб, щоб коло вийшов ідеально рівним;
• введіть трубу в фітинг якомога далі, керуючись зробленою заздалегідь відміткою;
• в кінці закрутіть гайку, не докладаючи зусиль.

У цій статті ми розібралися, як з'єднувати поліетиленові водопровідні труби. Вибираючи метод з'єднання важливо враховувати те, що зварної метод є найбільш надійним, що забезпечує довговічне з'єднання, а компресійні фітинги набагато легше обслуговувати.
